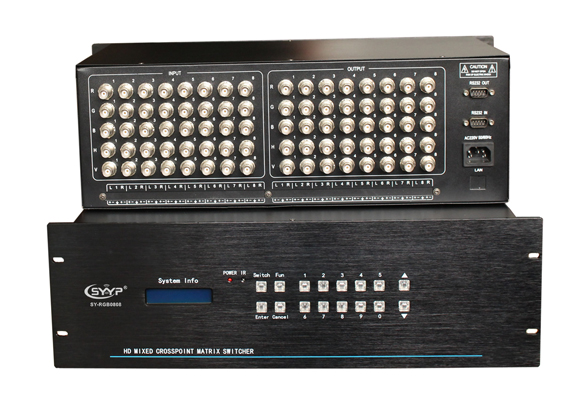

提供RGB04*04(4进4出) 至RGB32*32（32进32出）各个型号
功能简述
1. 可选配内置中控模块，提供app，支持iphone、ipad、安卓平板及手机无线控制，提供设计平台，用户可对app软件的背景图片、颜色进行更换，按钮的大小、位置、外观可自由设计；iphone、ipad软件通过苹果公司审核，可从app store下载，不需越狱；
2. 内部带有缓冲电路，信号补偿电路，自动增益调节，使图像信号能高保真输出，更加稳定，更远距离传输；
3. 支持快速切换操作。
4. 独立的输入、输出端子，采用全铜BNC接头（非锌合金 , 而目前市面上很多同类产品采用的是锌合金） , 可高质量传导信号，抗氧化能力强，经久耐用。
5. 支持信号类型有：VGA、RGBHV、RGBS、RGsB、合视频、S－视频、分量视频。
6. 500M(-3dB),满载带宽。
7. 支持一键快速查询功能，方便察看矩阵的切换状态。
8. 具有掉电记忆功能带有断电现场保护。
9. 高档蓝光液晶显示屏。
10. 提供 RS232 通讯接口，控制协议简要易用。可高速处理 RS232 通讯数据，这样提高了 DLP 等显示设备信号切换的等待时间。
11. 标准机架安装的金属机箱。
12. 采用国际通用的标准宽电压输入电源，电网电压在 100V—250V 之间波动，都能保证稳定的输出，极大提高了系统的可靠性和稳定性。
串口控制，简便易用的通讯协议
和电脑采用交叉线连接，采用2---3，3---2，5---5，波特率9600，1位停止位，无校验。
1. 同时换音视频：输入通道号*输出通道号！，比如把第2路输入切换到第15路输出，代码为2*15！。
2. 把某路输入音视频切换到所有输出：输入通道号*N！，比如把第2路音视频输入切换到所有输出，代码为2*N!。
3. 音视频对应切换，即音频及视频输入1到输出1，输入2到输出2……输入n到输出n，代码为N*N!。
4. 只切换视频：输入通道号*输出通道号%，比如把第2路视频输入切换到第15路输出，代码为2*15%。
5. 把某路输入视频切换到所有输出，输入通道号*N%，比如把第2路视频输入切换到所有输出，代码为2*N%。
6. 仅视频对应切换，即视频输入1到输出1，输入2到输出2……输入n到输出n，代码为N*N%。
7. 只切换音频，输入通道号*输出通道号$，如把第2路音频输入切换到第15路输出，代码为2*15$。
8. 把某路音频切换到所有输出，输入通道号*N$，如把第2路音频输入切换到所有输出，代码为2*N$。
9. 仅音频对应切换，即音频输入1到输出1，输入2到输出2……输入n到输出n，代码为N*N$。
10. 保存模式，即保存输入输出的对应关系，代码为SAVE+存储编号，存储编号范围为1—9，比如SAVE1。
11. 调用模式，即调用保存好的输入输出对应关系，代码为CALL+存储编号，存储编号范围为1—9，比如CALL1。
12. 查询输出对应输入的关系，返回全部输出对应的输入关系代码为QUER00，返回某路输出对应的输入代码为QUER+输出通道号，比如要返回第1路输出，则代码为QUER01。
参数 ：
增 益：0 dB；
带 宽：550MHz (-3dB),满载；
串扰和：-60dB @10 MHz；
切换速度<150ns；
输入最小/最大电平模拟信号：0.5V ~ 2.0V p-p；
输入阻 抗：75 Ω；
回波损耗：<-38dB@5MHz；
最大直流偏置误差：16mV；
输出最小/最大电平：2.0V p-p；
输出阻抗：75 Ω；
同步输入电平：0.5V- 5.0V p-p,: 4.0V p-p 正常；
同步输出电平：1K；
同步输出阻抗：75 Ω；
最大传输延时：水平92ns,垂直： 158ns；
最大上升/下降时间：4ns；
串行控制接口：RS-232, 9-针母 D型 接口；
波特率与协议：波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位；
串行控制口：2 = TX, 3 = RX, 5 = GND；
电 源：100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源；
温 度：储存、使用温度: -20° ~ 70°C；
湿 度：储存、使用湿度:10% ~ 90%；
平均故障间隔时间：31000 小时；
质 保：1年免费保修,终生维护。
